黃、綠、紅、藍、黃綠電線顏色代表什么線?
-
來源：金環宇電纜發布日期：2019-09-29 10:37
在國家標準GB50258—96規定了當配線采用多相導線時，其相線的顏色應易于區分，相線與零線(即工作零線N)的顏色應不同。保護地線(PE線)應采用黃綠顏色相間的絕緣導線;零線(N線)宜采用淡藍色絕緣導線。而GB/T6995.2-2008則規定了L1/L2/L3三相的線纜顏色為黃綠紅三色。
單相、三相電線顏色規定

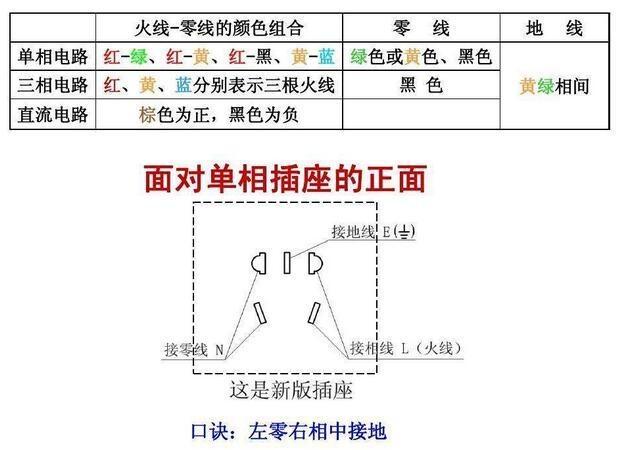

火線-零線的顏色組合
三相電路：紅、黃、藍分別表示三根火線，
直流電路：棕色為正，黑色為負
單相電路：紅-綠、紅-黃、紅-黑、黃-藍 綠色或黃色、黑色 黑 色 黃綠相間
面對單相插座的正面
口訣：左零右相中接地
電線顏色使用代碼
國標：黃、綠、紅.藍分別代表A.B.C.N
歐洲標準：紅色(L1)、黃色/白色(L2)、藍色(L3)、黑色(中線)、綠/黃(地線)
今后標準顏色：棕色(L1)、黑色(L2)、灰色(L3)、藍色(中線)、綠/黃(地線)
交流三相電路的 A相：黃色;B相：綠色;C相：紅色;零線或中性線，淡藍色;接地線：黃和綠雙色。
用雙芯導線或雙根絞線連接的交流電路：紅黑色并行。
直流電路的正極：棕色;負極：藍色;
現行GB7947-2006 (IDT IEC 60446-1999)：
下列顏色容許用于導體的標識：黑、棕、紅、橙、黃、綠、藍、紫、灰、白、粉紅、青綠。
優先使用黑色或棕色表示系統中的交流相導體。
僅在與保護導體著色不太可能發生混淆的地方，允許使用單一的綠色和黃色。
在電路中包含一個中性或中間導體的地方應使用藍色作為顏色標識。為避免混淆推薦使用淡藍色。
香港：(新標準于97年7月執行)
舊：三相：紅、黃(或白)、藍 中性線：黑 保護地：黃綠色
新：三相：棕、黑、灰 中性線：藍 保護地：黃綠色
流三相電路的 A相：黃色;B相：綠色;C相：紅色;零線或中性線，淡藍色;接地線：黃和綠雙色。
用雙芯導線或雙根絞線連接的交流電路：紅黑色并行。
直流電路的正極：棕色;負極：藍色。
電纜線顏色標識
主線路一般采用三相五線制供電，即相線路分別為黃，綠，紅;零線為藍色;接地線為黃綠色;
在實際工程中經常發現電纜或護套線內導線的顏色不符合要求，三根相線同色線、單相三芯照明是黃、綠、紅三色等這些是規范所不允許的。此外，在導線上包色帶的補救措施也不應該采用。所以在選購電纜或護套線時，除型號外還應注明導體的截面和分色。
