導線載流量大全、導線載流量對照表
-
來源：金環宇電纜發布日期：2019-09-27 15:34
一、導線載流量對照表
1、BV、BVR和BLV(鋁芯)聚氯乙烯絕緣電線明敷的載流量表
2、RV，RVV，RVB，RVS，RFB，RFS，BVV塑料絕緣軟線、塑料護套線明敷設的載流量表

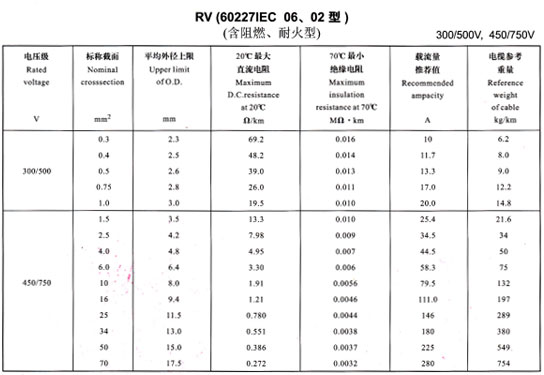

RV電線載流量表
RVV電線載流量表
3、BLV聚氯乙烯絕緣電線穿塑料管敷設的載流量表(點擊可放大)
二、電纜載流量對照表
1、 VV，VLV電纜載流量表
VV，VLV電纜載流量表
VV22、VLV22電纜載流量表
2、YJV、YJV、YJLV電纜1~3芯額定電壓0.6/1kv-1.8/3kv電纜載流量表：
估算銅線載流量的口訣
十下5,百上2,二五三五43界,70,95兩倍半。穿管溫度8,9折，裸線加一半，銅線升級算。
這個口訣是對應的鋁線在明敷25°的條件下設定的，而且沒有考慮到導線長度等因素。10平以下乘以5，百平以上乘以2，但是25平和35平是四倍三倍的分界線。比如導線是16平的，正好處在10平和25平之間，所以應該乘以4。如果導線截面積處在35平到百平之間就乘以3，70、95這兩個規格直接乘以2.5。如果導線穿管載流量再乘以0.8，如果溫度超25°載流量再乘以0.9，如果兩種因素都存在，我們一般是直接乘以0.7。裸線的散熱能力非常好，所以載流量多加一半。銅線直接升級算的意思就是16平的銅線我們可以算25平的鋁線載流量，正好比鋁線大一個規格。
例如：25平的鋁線根據口訣應該是乘以4，所以載流量對應100A
那么16平的銅線載流量也是100A，根據口訣如果我們考慮到穿管和溫度的影響，那么載流量只能是70A。導線長度、安裝方式、工作環境的濕度和溫度、滿載使用的時間等等因素，我們都要考慮到。如果是家裝布線，50米長度以?xún)?、國標?6平銅導線載流量70A是比較準確的。
