同軸電纜的安裝方法
同軸電纜一般安裝在設備與設備之間。在每一個用戶位置上都裝備有一個連接器，為用戶提供接口。接口的安裝方法如下：
(1)細纜 將細纜切斷，兩頭裝上BNC頭，然后接在T型連接器兩端。
(2)粗纜 粗纜一般采用一種類似夾板的Tap裝置進行安裝，它利用Tap上的引導針穿透電纜的絕緣層，直接與導體相連。電纜兩端頭設有終端器,以削弱信號的反射作用。
在對同軸電纜的定義進行了簡單的了解之后，讓我們一起來看一下同軸電纜的接頭接法。
同軸電纜的接頭接法主要視種類而定，可用焊接，也可用壓接。
同軸電纜接頭制作及接頭接法圖
DDF數字配線電纜頭制作方法步驟如下：
⒈準備工具：斜口鉗、剝線鉗、六角壓線鉗、烙鐵、焊錫。
⒉制作：
①剝線：使用剝線鉗將線纜絕緣外層剝去。
同軸電纜制作剝線

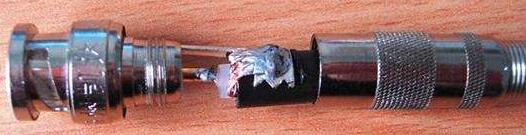

②焊接芯線：依次套入電纜頭尾套，壓接套管，將屏蔽網(編織線)往后翻開，剝開內絕緣層，露出芯線長2.5mm,將芯線(內導體)插入接頭，注意芯線必須插入接頭的內開孔槽中，最后上錫。
③壓線：將屏蔽網修剪齊，余約6.0mm，然后將壓接套管及屏蔽網一起推入接頭尾部，用六角壓線鉗壓緊套管，最后將芯線焊牢。
同軸電纜制作壓線
④測試：做完線頭后，用數字萬用表進行測試并檢查線頭是否焊接好，避免造成虛焊，短接等問題。
同軸電纜接頭制作小提示
你可以為某些特定直徑的同軸電纜購買切線器，卷縮機和鉗子。這些工具需要練習一下才能知道如何使用，你不需要用特殊的工具來做連接器。只要你小心一般的鉗子也可以使用。
不要使用F型螺母連接器。如果是使用這種類型的廉價未經檢測的連接器，電纜信號會(huì )從中“漏出”。這會(huì )導致信號從導線上漏出，并且導致屏幕上出現扭曲，豎線，橫向移動的短線，或是隨機出現的小白點。
