非屏蔽雙絞線和屏蔽雙絞線有什么區別
-
來源：金環宇電線發布日期：2020-07-03 11:39
雙絞線（twisted pair，TP）是一種綜合布線工程中最常用的傳輸介質，是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起，每一根導線在傳輸中輻射出來的電波會(huì )被另一根線上發出的電波抵消，有效降低信號干擾的程度。雙絞線一般由兩根22～26號絕緣銅導線相互纏繞而成，“雙絞線”的名字也是由此而來。實際使用時，雙絞線是由多對雙絞線一起包在一個絕緣電纜套管里的。如果把一對或多對雙絞線放在一個絕緣套管中便成了雙絞線電纜，但日常生活中一般把“雙絞線電纜”直接稱為“雙絞線”。

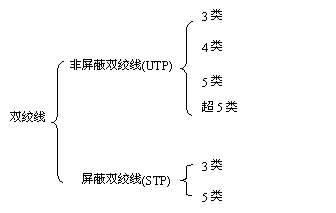

根據有無屏蔽層，雙絞線分為非屏蔽雙絞線（Unshielded Twisted Pair，UTP）與屏蔽雙絞線。那么非屏蔽雙絞線和屏蔽雙絞線有什么區別呢？
非屏蔽雙絞線
非屏蔽雙絞線（UnshieldedTwisted Pair，縮寫UTP）是一種數據傳輸線，由四對不同顏色的傳輸線所組成，廣泛用于以太網路和電話線中。
UTP電纜的4對線中，有兩對作為數據通訊線，另外兩對作為語音通訊線。因此，在電話和計算機網絡(luò )的綜合布線中，一根UTP電纜可以同時提供一條計算機網絡(luò )線路和兩條電話通訊線路。
非屏蔽雙絞線電纜的缺點是其對電磁輻射采用簡單扭絞，靠互相抵消的處理方式。因此，在抗電磁輻射方面，UTP電纜相對同軸電纜（電視電纜和早期的50歐姆網絡(luò )電纜）處于下風。
非屏蔽雙絞線電纜具有以下優點：
1、無屏蔽外套，直徑小，節省所占用的空間，成本低；
2、重量輕，易彎曲，易安裝；
3、將串擾減至最小或加以消除；
4、具有阻燃性；
5、具有獨立性和靈活性，適用于結構化綜合布線。
因此，在綜合布線系統中，非屏蔽雙絞線得到廣泛應用。
屏蔽雙絞線

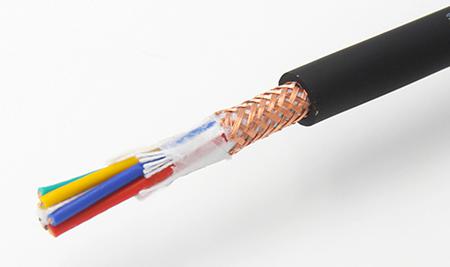

屏蔽雙絞線在雙絞線與外層絕緣封套之間有一個金屬屏蔽層。屏蔽雙絞線分為STP（Shielded Twisted Pair）和FTP（Foil Twisted-Pair），STP指每條線都有各自的屏蔽層，而FTP只在整個電纜有屏蔽裝置，并且兩端都正確接地時才起作用。所以要求整個系統是屏蔽器件，包括電纜、信息點、水晶頭和配線架等，同時建筑物需要有良好的接地系統。一般人們所指的屏蔽雙絞線通常就是STP。屏蔽層可減少輻射，防止信息被竊聽，也可阻止外部電磁干擾的進入，使屏蔽雙絞線比同類的非屏蔽雙絞線具有更高的傳輸速率。
在以太網中，STP可以完全消除線對之間的電磁串擾。最外層的屏蔽層可以屏蔽來自電纜外的電磁EMI干擾和無線電RFI干擾。
STP電纜的缺點主要有兩點，一個是價格貴，另外一個就是安裝復雜。安裝復雜是因為STP電纜的屏蔽層接地問題。電纜線對的屏蔽層和外屏蔽層都要在連接器處與連接器的屏蔽金屬外殼可靠連接。交換設備、配線架也都需要良好接地。因此，STP電纜不僅是材料本身成本高，而且安裝的成本也相應增加。
屏蔽雙絞線抗電磁輻射的能力很強，適合于在工業環境和其它有嚴重電磁輻射干擾或無線電輻射干擾的場合布放。另外，屏蔽雙絞線的外屏蔽層有效地屏蔽了線纜本身對外界的輻射。在軍事、情報、使館，以及審計署、財政部這樣的政府部門，都可以使用屏蔽雙絞線來有效地防止外界對線路數據的電磁偵聽。對于線路周?chē)忻舾袃x器的場合，屏蔽雙絞線可以避免對它們的干擾。
然而，屏蔽雙絞線的端接需要可靠地接地。不然，反而會(huì )引入更嚴重的噪聲。這是因為屏蔽雙絞線的屏蔽層此時就會(huì )象天線一樣去感應所有周?chē)碾姶判盘枴?/p>
非屏蔽雙絞線和屏蔽雙絞線的區別
1、屏蔽雙絞線電纜的外層由鋁泊包裹，以減小輻射，防輻射方面要比非屏蔽雙絞線電纜效果好，但并不能完全消除輻射。
2、類似于同軸電纜，屏蔽雙絞線必須配有支持屏蔽功能的特殊連結器和相應的安裝技術，而非屏蔽雙絞線不需要。
3、相比較非屏蔽雙絞線電纜，屏蔽雙絞線電纜有較高的傳輸速率，100米內可達到155Mbps。
4、屏蔽雙絞線常用于高效率的信息傳輸，相對與非屏蔽雙絞線它的傳輸性能更高，常用于干擾比較大的路段。
綜上所述，我們可以看出非屏蔽雙絞線和屏蔽雙絞線主要區別就是有無金屬屏蔽層。在實際應用中非屏蔽雙絞線電纜應用更為廣泛，而屏蔽雙絞線電纜只在少數對防輻射干擾有嚴格要求的領域中使用如工業屏蔽布線系統、傳輸帶寬大于500MHz時、涉密信息傳輸、環境干擾源情況復雜等。
