為什么零線比火線細?這里有你想要的答案
-
來源：金環宇電線電纜發布日期：2020-05-20 10:54
“3條火線的電流都流過零線”對三相用電設備來說是不正確的說法。
三相四線制，三相越不平衡，零線電流越大。零線比火線細只存在于三相四線制、三相五線制。
在三相四線制中除三條火線U、V、W外還有一條線中性線或PEN線(也稱零線)，在這樣的系統中三相平衡時中性線(零線)是沒有電流的，故而零線都比火線要細很多，其作用是以便對三相供電的平衡檢查，有些地方更作為一個保護動作的信號。
在低壓配電三相線路中，零線有可能比火線細;但是在單相線路中，零線和火線必須相等。下面就這兩種情況來分析
三相四線
A：綜合配電
根據國家相關標準文件，在低壓三相四線的綜合配電線路中，其零線截面積必須要與相線相等。綜合配電主要指以照明、插座、單相通風設備等為主。比如：宿舍樓綜合配電、車站綜合配電、學校綜合配電。
正常情況下，三相電流互相聯通并互相抵消。如果三相平衡，三相電流完全抵消、零線沒有電流;如果三相不完全平衡，三相電流無法完全抵消、無法抵消的電流就會(huì )通過零線回到變壓器。

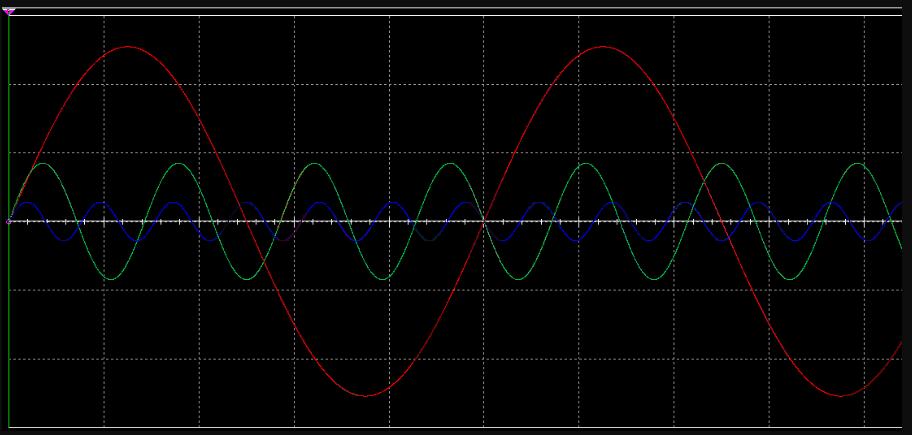

由于綜合配電里很多節能燈、整流器等單相設備，它們會(huì )產生大量二次、三次甚至五次諧波。由于諧波的頻率不一致，所以無法抵消、并疊加了起來，造成零線電流劇增，甚至比火線電流還大。諧波如圖所示：
圖中紅色的是正常的電流波形，綠色、藍色就是諧波。
由于綜合配電中有很多諧波源存在，所以即使三相比較平衡，零線依然存在較大的電流。為了防止零線因電流過大而燒毀，所以要求綜合配電零線和火線截面積相等。
B：動力配電
在三相四線動力供配電線路中，允許零線截面積比相線小，但是不得小于相線截面積的一半。因為動力線路中諧波源很少，零線中諧波幾乎可以忽略，零線中只有一些不平衡的電流。
單相線路
在單相線路中，電流從火線出發通過零線回到電源，它們的電流一樣大。所以單相線路中，零線和火線的截面積必須一樣大，否則零線很有可能會(huì )因為過流而燒毀。當零線燒毀時，設備無法工作，而且零線會(huì )帶電，威脅到人的安全。
